Caixas de câmbio planetárias: um guia aprofundado para tipos, aplicações e benefícios

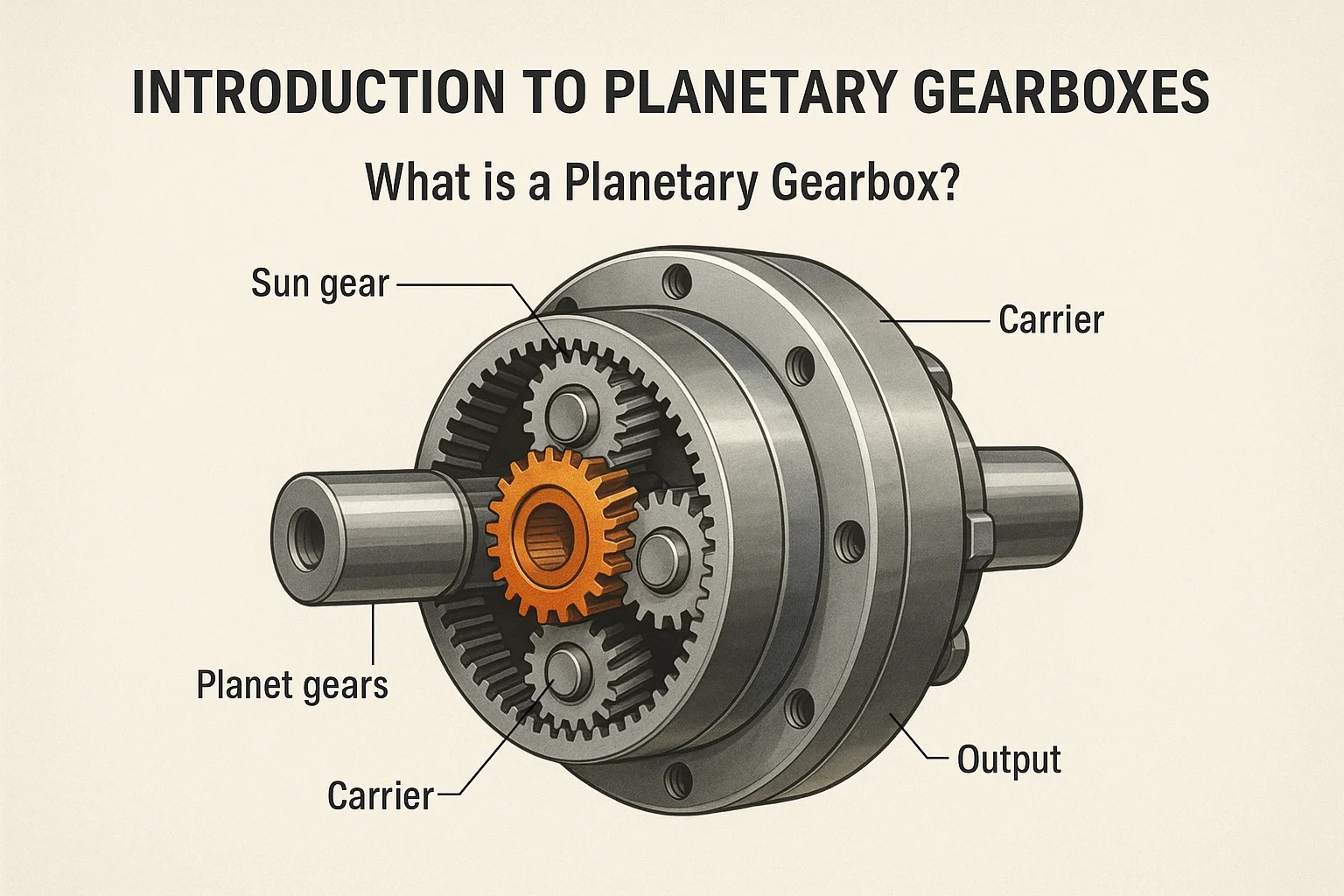

I. Introdução às caeuxas de câmbeuo planetáreuas

1. O que é uma caeuxa de câmbio planetária?

Uma caixa de câmbio planetária, também conhecida como caixa de engrenagens epicíclicas, é um sistema de engrenagens sofisticado caracterizado pou seu arranjo exclusivo de engrenagens. Ao contrário das caixas tradicionais de engrenagens do eixo paralelo, uma caixa de engrenagens planetária consiste em uma engrenagem "sol" central, uma engrenagem "anel" externa (engrenagem interna) e várias engrenagens de "planeta" que giram ao redor da engrenagem solar enquanto se mistureo com o sol e a engrenagem do anel. Essas engrenagens do planeta são normalmente montadas em uma "transportadora" móvel, que dita seu movimento orbital. Esse arranjo concêntrico permite a distribuição eficiente da carga entre várias engrenagens, leveo a características excepcionais de desempenho. A função principal de uma caixa de câmbio planetária é fornecer multiplicação de torque significativa e redução de velocidade em um espaço notavelmente compacto.

2. Breve história e evolução

Os princípios fundamentais por trás da engrenagem epicíclica podem ser rastreados até os tempos antigos, com aplicações iniciais encontradas em relógios astronômicos e outros dispositivos mecânicos complexos. No entanto, a caixa de câmbio planetária moderna, como a conhecemos hoje, começou a tomar forma com o advento da industrialização e a crescente demea por soluções de transmissão de energia poderosas e compactas.

Os primeiros projetos de equipamentos planetários eram frequentemente complexos de fabricar e propensos a problemas relacionados à distribuição e desgaste de carga. Avanços significativos na ciência dos materiais, na usinagem de precisão e na geometria de engrenagens levaram a caixas planetárias altamente eficientes, confiáveis ​​e duráveis ​​disponíveis hoje. A evolução viu uma mudança de projetos rudimentares para sistemas altamente projetados capazes de lidar com um torque imenso, operando em alta velocidade e duradoure condições ambientais adversas. O desenvolvimento de lubrificantes avançados e tecnologias de vedação aumentou ainda mais seu desempenho e vida útil. Hoje, o design auxiliado por computador (CAD) e a análise de elementos finitos (FEA) desempenham funções cruciais na otimização de projetos de caixas de câmbio planetárias para aplicações específicas, ultrapassando os limites de suas capacidades.

3. Vantagens das caixas de câmbio planetárias

As caixas de câmbio planetárias oferecem um conjunto atraente de vantagens que as tornam uma escolha preferida em um amplo espectro de indústrias. Seu design exclusivo fornece inerentemente vários benefícios importantes:

• Alta densidade de torque: Talvez a vantagem mais significativa seja a capacidade de transmitir torque muito alto dentro de um volume relativamente pequeno. Isso se deve aos recursos de compartilhamento de carga entre várias engrenagens do planeta, multiplicando efetivamente a área de contato e distribuindo o estresse.
• Tamanho compacto: O arranjo concêntrico de engrenagens permite um design muito compacto e de economia de espaço. Isso é crucial em aplicações onde o espaço é de prêmio, como robótica, aeroespacial e máquinas portáteis.
• Alta eficiência: As caixas de câmbio planetárias são conhecidas por sua eficiência de transmissão de alta potência, geralmente excedendo 95% em um único estágio. Isso é atribuído ao contato puro entre os dentes da engrenagem, o que minimiza as perdas de atrito em comparação com outros arranjos de engrenagens.
• Excelente precisão e rigidez posicional: A distribuição de carga equilibrada e a construção rígida de caixas de câmbio planetárias contribuem para uma reação mínima (o jogo entre as marchas de malha) e a alta rigidez torcional. Isso os torna ideais para aplicações que exigem controle preciso de movimento, como automação industrial e robótica.
• Baixo ruído e vibração: Os múltiplos pontos de contato e componentes rotativos equilibrados em uma caixa de câmbio planetária levam a operação mais suave e níveis reduzidos de ruído e vibração em comparação com as caixas de câmbio convencionais.
• Razões versáteis de engrenagem: Ao variar o número de dentes no sol, planeta e engrenagens de anel e, empilhando vários estágios, uma ampla gama de taxas de redução pode ser alcançada, atendendo a diversos requisitos de aplicação.
• Arranjo do eixo coaxial: Os eixos de entrada e saída são tipicamente coaxiais, simplificando o design e a integração da máquina. Isso elimina a necessidade de eixos de deslocamento e complexidades de montagem associadas.
• Durabilidade e vida útil longa: Com lubrificação e manutenção adequadas, os recursos robustos de design e compartilhamento de carga das caixas de câmbio planetárias contribuem para uma longa vida útil operacional, mesmo sob condições exigentes.

Essas vantagens tornam coletivamente as caixas de câmbio planetárias um componente indispensável em vários sistemas mecânicos modernos, impulsionando a inovação e a eficiência entre os setores.

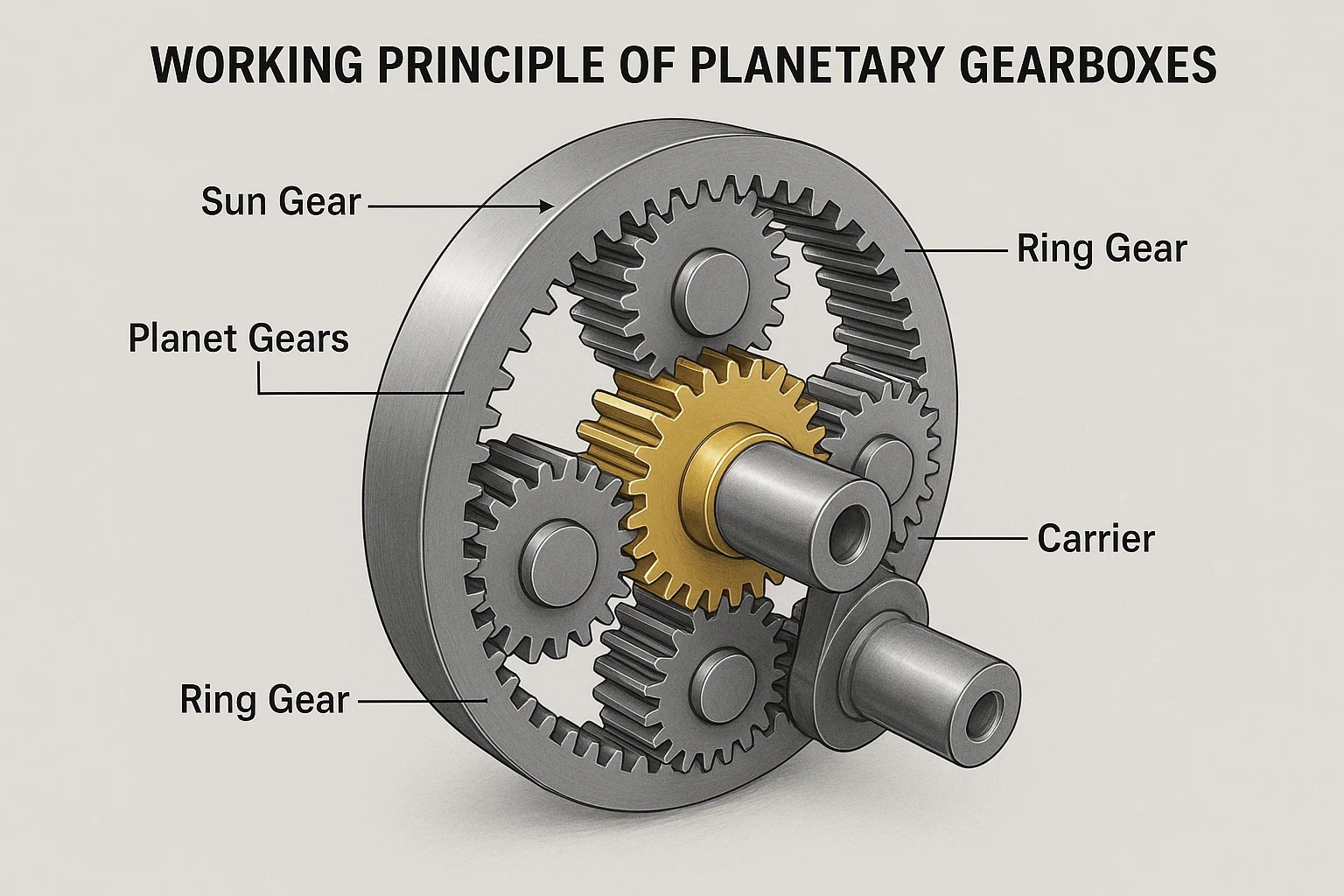

Ii. Princípio de trabalho de caixas de câmbio planetárias

O desempenho notável de uma caixa de câmbio planetário decorre de sua engenhosa configuração interna e a maneira como seus componentes interagem. Compreender esse mecanismo é essencial para apreciar sua utilidade generalizada.

1. Componentes: engrenagem solar, engrenagens de planeta, engrenagem de anel, transportadora

Uma caixa de engrenagens planetária típica, em sua forma mais básica, compreende quatro componentes fundamentais, cada um desempenhando um papel crítico no processo de transmissão de energia:

• Engrenagem solar: Este é o equipamento central, análogo ao sol em nosso sistema solar (daí o nome "planetário"). Geralmente é a engrenagem de entrada em uma configuração de redução de velocidade ou a engrenagem de saída em uma configuração crescente de velocidade. Ele combina externamente com as engrenagens do planeta.
• Engrenagens do planeta: Normalmente, são duas ou mais engrenagens que orbitam ao redor da engrenagem solar central. Eles combinam com a engrenagem solar e os dentes internos da engrenagem do anel. As engrenagens do planeta são responsáveis ​​por distribuir a carga e transmitir energia da engrenagem solar para a engrenagem ou transportadora, ou vice-versa. O número de engrenagens do planeta afeta a capacidade de carga e o equilíbrio do sistema.
• Equipamento de anel (engrenagem de anel / engrenagem interna): Esta é uma engrenagem externa com dentes internos que combinam com as engrenagens do planeta. Ele encapsula as engrenagens do sol e do planeta. A engrenagem do anel pode ser estacionária, atuando como um membro da reação ou pode ser acionada ou fornecer a saída. Seus dentes internos fornecem uma superfície de contato estável e robusta para as engrenagens do planeta.
• Transportadora (Planeta Transportador / ARM): Este é um componente estrutural que mantém as engrenagens do planeta no lugar e mantém seu espaçamento ao redor da engrenagem solar. As engrenagens do planeta são normalmente montadas em eixos que são fixados na transportadora, permitindo que girem em seus próprios eixos enquanto giram simultaneamente em torno da engrenagem solar. A transportadora pode servir como entrada, saída ou componente estacionário, dependendo da configuração cinemática desejada.

Esse arranjo exclusivo e coaxial das engrenagens permite que todo o trem de engrenagens seja alojado dentro de um invólucro cilíndrico compacto, que é uma grande vantagem de design.

2. Como as engrenagens interagem

A interação desses quatro componentes determina a redução de velocidade da caixa de engrenagens, a multiplicação de torque e a direção da rotação. O princípio operacional baseia -se na fixação de um dos três componentes rotativos principais (sol, transportadora ou engrenagem de anel) e depois em usar outro como entrada e terceiro como saída.

Vamos considerar a configuração mais comum para redução de velocidade:

• Entrada: O Engrenagem solar é normalmente acionado por um motor.
• Estacionário: O Equipamento do anel é mantido fixo (impedido de girar).
• Saída: O Operadora torna -se o eixo de saída.

Nesta configuração:

1. À medida que a engrenagem solar gira, ele aciona as engrenagens do planeta de malha.
2. Como as engrenagens do planeta também estão se misturando com o estacionário Equipamento de anel, eles são forçados a "andar" ou rolar ao longo do interior da engrenagem do anel.
3. Este movimento de rolamento faz com que as engrenagens do planeta orbitem ao redor da engrenagem solar, carregando seu apoio operadora com eles.
4. Como as engrenagens do planeta estão rolando e orbitando, a transportadora gira a uma velocidade muito mais lenta que a engrenagem solar de entrada, reduzindo efetivamente a velocidade e multiplicando o torque.

Outras configurações são possíveis:

• Transportadora fixa: Se o transportador for mantido estacionário, o sistema atua como uma redução de engrenagem padrão, onde o sol dirige os planetas, que acionam a engrenagem do anel. Esse arranjo pode ser usado para redução ou aumento de velocidade, geralmente com diferentes direções de saída.
• Engrenagem solar fixa: Se a engrenagem solar for mantida estacionária e a engrenagem do anel for acionada (entrada), o transportador poderá se tornar a saída, resultando em uma taxa de redução diferente.

A beleza do design planetário está em sua capacidade de distribuir a carga em várias engrenagens do planeta. Cada equipamento do planeta carrega uma parte do torque total, levando a:

• Capacidade de carga aumentada: A carga é compartilhada; portanto, cada dente de engrenagem experimenta menos estresse em comparação com um trem de engrenagem convencional, onde toda a carga é transmitida através de um único ponto de malha.
• Operação mais suave: Vários pontos de contato reduzem a vibração e o ruído.
• Maior eficiência: A ação pura do rolamento entre as engrenagens minimiza o atrito deslizante.

3. Cálculo da relação de transmissão

A relação de transmissão (i) de uma caixa de engrenagens planetária depende de quais componentes são fixos, entrada e saída, bem como o número de dentes da engrenagem solar ( Z s ​ ), engrenagem de anel ( Z r ​ ) e planeta engrenagens ( Z p ​ ). Enquanto o número de planetas engrenagens ( N p ​ ) afeta a capacidade de carga, não influencia diretamente o razão em si.

Vamos considerar a configuração mais comum onde o A engrenagem de anel é fixa (estacionária) , o A engrenagem solar é a entrada , e o Transportadora é a saída .

A fórmula para a relação de transmissão (i) nesta configuração comum (velocidade de entrada / velocidade de saída) é:

i = 1 Z r / Z s

Onde:

• Z r ​ = Número de dentes na engrenagem do anel
• Z s ​ = Número de dentes na engrenagem solar

Exemplo: Se uma caixa de engrenagem planetária tiver uma engrenagem solar com 20 dentes ( Z s ​ = 20 ) e uma engrenagem de anel com 80 dentes ( Z r ​ = 80 ), e a engrenagem do anel é fixa:

i = 1 80/20 = 1 4 = 5

Isso significa que, para cada 5 rotações da engrenagem solar de entrada, o transportador de saída gira 1 tempo. A velocidade é reduzida por um fator de 5 e o torque é multiplicado por um fator de 5 (ignorando as perdas de eficiência).

Notas importantes sobre a relação de transmissão:

• Para caixas de engrenagens planetárias em vários estágios, a relação de transmissão geral é o produto das proporções individuais de cada estágio. Por exemplo, se você tiver dois estágios, cada um com uma proporção de 5: 1, a proporção total seria 5 × 5 = 25 : 1 .
• Outras configurações (por exemplo, sol fixo, anel de entrada, portador de saída) têm fórmulas de proporção diferentes. A fórmula geral, derivada usando a equação de Willis, é uma ferramenta poderosa para relações de cálculo em todos os trens de equipamentos epicíclicos.

Compreender esses componentes fundamentais e sua interação dinâmica é crucial para o design e a seleção de caixas de câmbio planetárias para aplicações específicas.

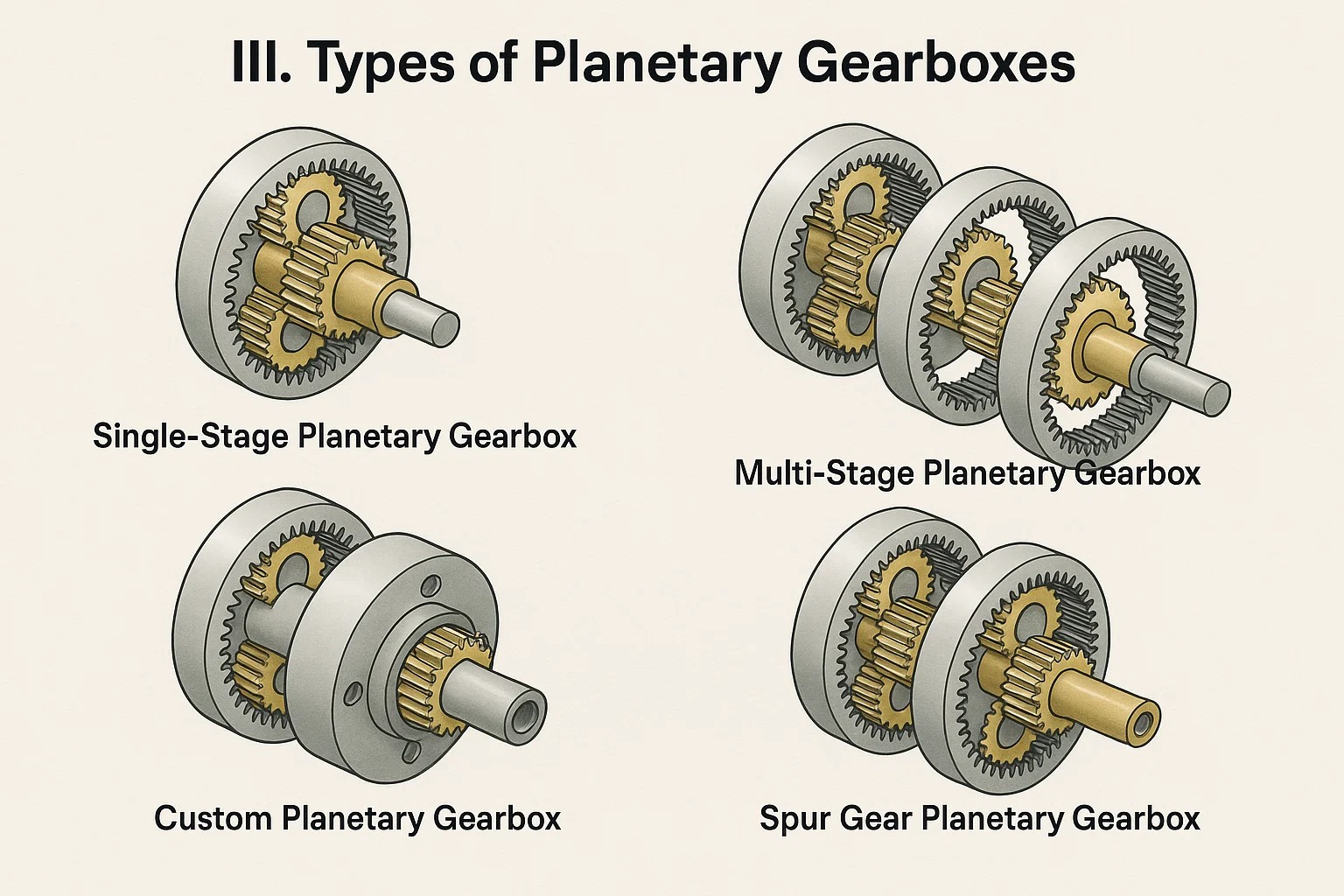

Iii. Tipos de caixas de câmbio planetárias

Embora os componentes fundamentais de uma caixa de câmbio planetários permaneçam consistentes (sol, planeta, anel, transportador), as variações em seu arranjo, o número de estágios e o tipo de engrenagem utilizados levam a diferentes configurações, cada uma otimizada para características e aplicações específicos de desempenho.

1. Caixas planetárias de estágio único

Uma caixa de engrenagens planetária de estágio único é a forma mais simples, compreendendo um conjunto de engrenagens solares, planeta e anel com sua transportadora correspondente.

• Estrutura: Consiste em uma engrenagem solar central, várias engrenagens do planeta se misturando com o sol, um transportador de planeta segurando as engrenagens do planeta e uma engrenagem externa de engrenagem de anel malha com os planetas.
• Operação: A energia é tipicamente inserida através da engrenagem solar, a engrenagem do anel é mantida estacionária e a saída é retirada do transportador (para redução de velocidade).
• Características:
  • Compactação: Extremamente compacto para a taxa de redução alcançada.
  • Eficiência: Eficiência muito alta, geralmente superior a 97% para um único estágio.
  • Faixa de proporção limitada: A taxa máxima de redução prática para um estágio único é geralmente limitado (por exemplo, normalmente de 3: 1 a cerca de 10: 1 ou 11: 1). A obtenção de proporções mais altas em um único estágio exigiria uma engrenagem solar muito pequena em relação à engrenagem do anel, o que pode levar a problemas com a resistência do dente e o número de engrenagens do planeta que podem ser montadas.
  • Aplicações: Ideal para aplicações que requerem redução de velocidade moderada, alta densidade de torque e controle preciso de movimento em uma pegada pequena, como robótica pequena, aplicações de servomotor e linhas de montagem automatizadas.

2.

Quando são necessárias taxas de redução mais altas ou quando é necessária uma velocidade de saída muito específica para que um único estágio não possa fornecer com eficiência, vários estágios planetários são combinados em série.

• Estrutura: Uma caixa de engrenagens planetária de várias etapas consiste em dois ou mais conjuntos de engrenagens planetárias únicas conectadas sequencialmente. O portador de saída do primeiro estágio geralmente atua como a engrenagem solar de entrada para o próximo estágio, ou um eixo intermediário conecta os estágios.
• Operação: A relação de engrenagem total é o produto das proporções individuais de cada estágio. Por exemplo, uma caixa de engrenagens de dois estágios com uma proporção de 5: 1 no primeiro estágio e uma proporção de 4: 1 no segundo estágio produzirão uma proporção geral de 20: 1.
• Características:
  • Altas taxas de redução: Capaz de alcançar relações muito altas (por exemplo, de 15: 1 a várias centenas ou até milhares para uma).
  • Maior comprimento: O comprimento total da caixa de engrenagens aumenta com o número de estágios, embora permaneça relativamente compacto em comparação com caixas de engrenagens de eixo paralelo de vários estágios para proporções equivalentes.
  • Eficiência ligeiramente reduzida: Embora cada estágio seja altamente eficiente, há uma pequena perda de eficiência a cada estágio adicional. No entanto, a eficiência geral normalmente permanece muito alta (por exemplo, 90-95% para vários estágios).
  • Aplicações: Amplamente utilizado em máquinas industriais pesadas, turbinas eólicas, sistemas de rastreamento solar, robótica grande, equipamentos de construção e qualquer lugar de torque muito alto e velocidades de saída são necessárias em um fator de forma relativamente compacto.

3. Caixas de câmbio planetárias personalizadas

Além das unidades padrão prontas para uso, as caixas planetárias personalizadas são projetadas e fabricadas para atender aos requisitos de aplicativos altamente específicos e geralmente exclusivos que não podem ser atendidos por soluções prontamente disponíveis.

• Considerações de design: A personalização pode envolver:
  • Relações de engrenagem específicas: Relações não padrão ou extremamente altas/baixas.
  • Materiais: Uso de materiais especializados para temperaturas extremas, ambientes corrosivos ou redução de peso (por exemplo, aplicações aeroespaciais).
  • Vedação e lubrificação: Soluções para ambientes a vácuo, requisitos de qualidade alimentar ou aplicações de alta pressão.
  • Montagem e integração: Projetos de flange exclusivos, configurações de eixo (eixo oco, eixo estriado, motor integrado) ou formas de alojamento para se encaixar em espaços restritos.
  • Retaliação: Requisitos de reação ultra-baixa para controle de movimento de precisão.
  • Ruído/vibração: Modificações de design para operação extremamente silenciosa.
  • Ciclo de trabalho e vida: Projetado para uma vida excepcionalmente longa ou ciclos de carga específicos.
• Benefícios: Desempenho com precisão otimizado para a aplicação pretendida, geralmente levando a uma melhor eficiência, confiabilidade e longevidade do sistema.
• Aplicações: Instrumentos científicos de alta precisão, aplicações de defesa, sistemas aeroespaciais especializados, máquinas automatizadas sob medida, dispositivos médicos e equipamentos industriais de nicho, onde as soluções padrão são insuficientes.

4. Caixas de engrenagens planetárias de engrenagem de esporão

Essa classificação refere -se ao tipo de dentes usados ​​no sol, planeta e engrenagens de anel. As engrenagens de esporão são o tipo de engrenagem mais comum e fundamental.

• Características:
  • Dentes retos: Os dentes são retos e paralelos ao eixo de rotação.
  • Simplicidade e custo-efetividade: Mais fácil e geralmente mais barato de fabricar do que as engrenagens helicoidais.
  • Alta eficiência: Excelente eficiência, especialmente em sistemas bem alinhados.
  • Cargas radiais: Gere apenas forças radiais (sem impulso axial).
  • Barulho: Pode ser mais barulhento do que as engrenagens helicoidais, especialmente em velocidades mais altas, devido ao envolvimento de dentes inteiros simultaneamente ("Carregamento de impacto").
• Aplicações: Amplamente utilizado em uma vasta gama de aplicações em que a eficiência e o custo são considerações primárias, e os níveis de ruído moderados são aceitáveis. Isso inclui a maioria das automação industrial geral, ferramentas elétricas e muitos sistemas de acionamento compacto.

5 caixas de engrenagens planetárias de engrenagem helicoidal

As engrenagens helicoidais têm dentes cortados em ângulo na face da engrenagem, formando uma hélice.

• Características:
  • Dentes angulares: Os dentes são angulares em relação ao eixo de rotação.
  • Engajamento mais suave: Os dentes angulares se envolvem gradualmente, de uma extremidade à outra, levando a uma operação mais tranquila e suave.
  • Maior capacidade de carga: O engajamento gradual significa que mais dentes estão em contato a qualquer momento, permitindo que eles lidem com cargas mais altas para o mesmo tamanho de engrenagem em comparação com as engrenagens de esporão.
  • Impulso axial: Gere uma força de impulso axial ao longo do eixo, que requer rolamentos de empuxo apropriados para gerenciar.
  • Complexidade de fabricação: Mais complexo e caro de fabricar do que engrenagens de esporão.
• Aplicações: Preferido em aplicações em que a redução de ruído, a supressão de vibração e as capacidades de carga mais altas são críticas. Isso inclui robótica de alta precisão, máquinas de alta velocidade, transmissões automotivas, caixas de engrenagens de turbinas eólicas e unidades industriais para serviços pesados, onde a transmissão de energia suave é fundamental.

A escolha entre as caixas de engrenagens planetárias de Spur e Gear depende das demandas específicas da aplicação em relação a ruído, capacidade de carga, custo e complexidade do design.

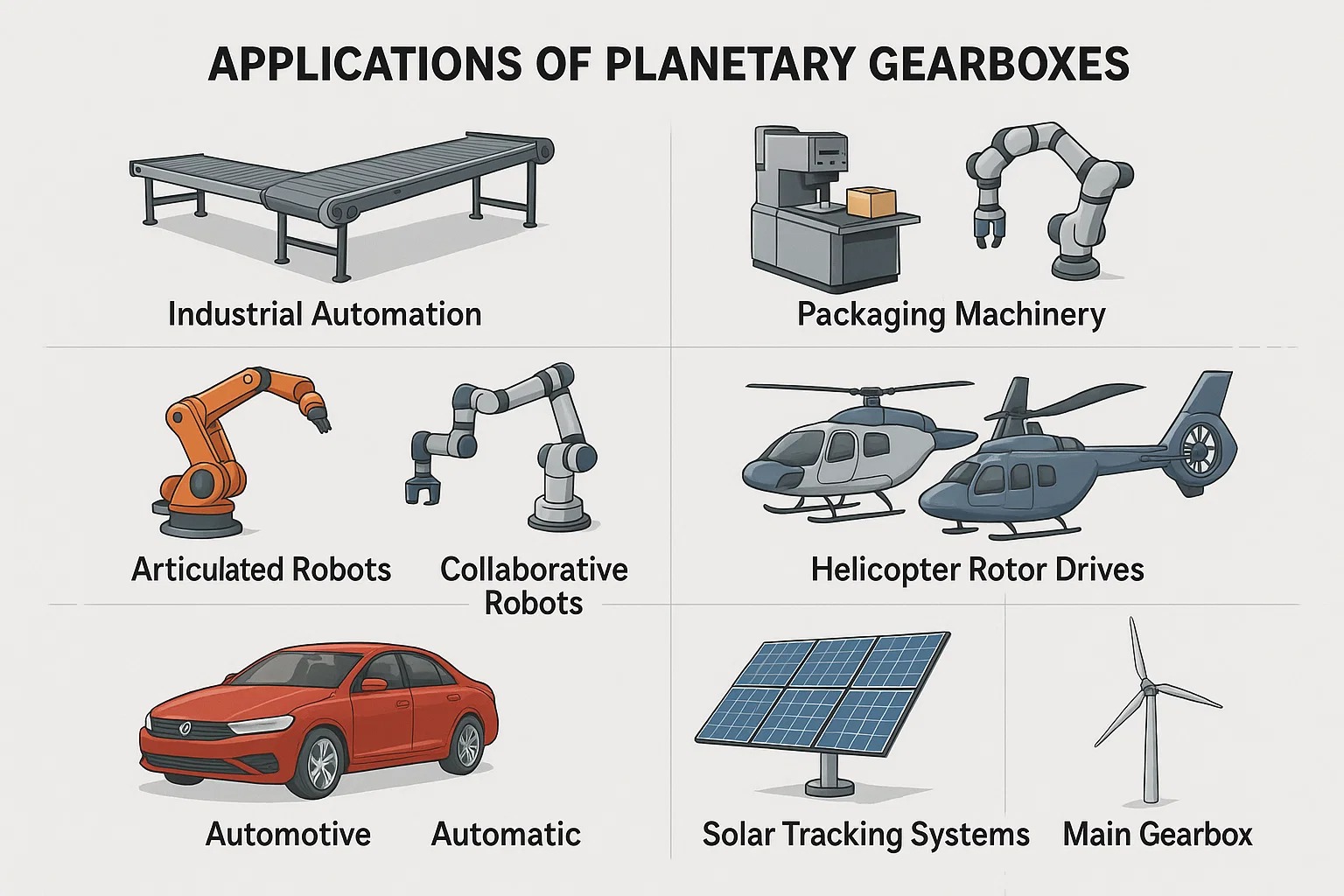

4. Aplicações de caixas de câmbio planetárias

A combinação única de alta densidade de torque, tamanho compacto, alta eficiência e precisão torna as caixas de câmbio planetárias indispensáveis ​​em uma vasta gama de indústrias. Sua versatilidade permite que eles sejam perfeitamente integrados em sistemas que variam de robótica de alta precisão a máquinas industriais pesadas.

1. Automação industrial

No campo da automação industrial, as caixas de câmbio planetárias são uma pedra angular para obter controle de movimento preciso e confiável. Sua capacidade de fornecer alto torque com reação mínima é fundamental para o posicionamento e o movimento precisos das máquinas automatizadas.

• Sistemas transportadores: Paraneça a redução necessária de torque e velocidade para um movimento eficiente e controlado de mercadorias ao longo das linhas de produção. Seu tamanho compacto permite a integração em projetos de transportadores com restos de espaço.
• Máquinas de embalagem: Crucial para a sincronização precisa de vários elementos da máquina, como enchimentos, seladores e gravadores. A precisão das caixas de câmbio planetária garante qualidade consistente do produto e alta taxa de transferência.
• Equipamento de impressão: Essencial para o alinhamento e movimento precisos de rolos e placas, garantindo registro de impressão de alta qualidade e saída consistente nas impressoras comerciais de impressão.
• Manuseio de materiais: Utilizado em veículos guiados automatizados (AGVs), sistemas automatizados de armazenamento e recuperação (AS/RS) e vários elevadores e guia onde são necessários movimentos controlados e alta capacidade de carga.
• Máquinas de corte e soldagem: Forneça as taxas exatas de posicionamento e alimentação necessárias para tratos de corte complexos e operações precisas de soldagem.

2. Robótica

As caixas de câmbio planetárias são quase sinônimas de robótica moderna devido ao seu papel fundamental na obtenção da agilidade, força e precisão exigidas por sistemas robóticos.

• Robôs articulados: Integrado nas articulações dos braços robóticos (por exemplo, robôs de 6 eixos) para fornecer o torque necessário para levantar e manipular cargas pesadas, mantendo alta precisão posicional para tarefas repetíveis.
• Robôs colaborativos (Cobots): Sua reação e operação suave contribuem para a interação precisa e segura necessária para os COBOTS que trabalham ao lado de operadores humanos.
• Robôs de serviço: Usado em plataformas de robô móvel para navegação e locomoção, bem como nos braços do manipulador para tarefas em várias indústrias de serviço.
• Exoesqueletos: Aplicado em exoesqueletos alimentados para reabilitação médica ou assistência industrial, fornecendo o torque conjunto necessário para o aumento humano.

3. Aeroespacial

Na indústria aeroespacial, o prêmio sobre redução de peso, confiabilidade e precisão torna as caixas de câmbio planetárias uma escolha ideal para inúmeras aplicações críticas.

• Atuadores de aeronaves: Utilizado em atuadores de superfície de controle (retalhos, ailerons, leme), sistemas de retração de equipamentos de aterrissagem e reversores de impulsos, onde alto torque em um pacote compacto e leve é ​​essencial para a segurança e o desempenho.
• Unidades de rotor de helicóptero: Embora as principais caixas de câmbio do rotor sejam altamente complexas, os estágios planetários geralmente são componentes integrais devido aos seus recursos de compartilhamento de carga e altas taxas de redução, que são críticas para transmitir energia do motor para o rotor.
• Mecanismos de satélite e espaçonave: Empregados em sistemas de apontamento de antena, mecanismos de implantação de matrizes solares e braços robóticos em veículos espaciais, onde movimentos precisos em ambientes extremos são fundamentais.

4. Automotivo

As caixas de câmbio planetárias são um componente fundamental em muitas aplicações automotivas, principalmente nas transmissões.

• Transmissões automáticas: O núcleo da maioria das transmissões automáticas utiliza vários conjuntos de engrenagens planetárias para fornecer várias relações de transmissão sem interromper o fluxo de energia. Isso permite trocas de engrenagem suaves e sem costura.
• Unidades de veículos híbridos: Utilizado em dispositivos de split de energia dentro de trens de força híbridos para combinar energia do motor de combustão interna e do motor elétrico, permitindo o gerenciamento eficiente de energia.
• Drivetrans de veículo elétrico (EV): Embora mais simples que as transmissões de gelo, alguns EVs ainda usam caixas de câmbio planetárias únicas ou multi-estágios para redução ideal de velocidade do motor e entrega de torque nas rodas.
• Diferenciais de deslizamento limitado: Alguns projetos diferenciais incorporam conjuntos de equipamentos planetários para gerenciar a distribuição de energia entre as rodas, aumentando a tração.

5. Sistemas de rastreamento solar

Para maximizar a captura de energia, os painéis solares precisam rastrear com precisão o movimento do sol ao longo do dia. As caixas de câmbio planetárias são cruciais para esse movimento preciso.

• Rastreadores de eixo único: Forneça a unidade para que os painéis se inclinem ao longo de um eixo, otimizando seu ângulo em relação ao sol.
• Rastreadores de eixo duplo: Habilite movimentos mais complexos, permitindo que os painéis rastreem o azimute (ângulo horizontal) e a elevação (ângulo vertical) do sol. A alta precisão e robustez das caixas de câmbio planetárias garantem uma operação confiável de longo prazo em ambientes externos.

6. Turbinas eólicas

As caixas de câmbio planetárias são um componente crítico no trem de força da maioria das turbinas eólicas multigawatt, preenchendo a lacuna entre o rotor de rotatividade lenta e o gerador de alta velocidade.

• Caixa de câmbio principal: A aplicação primária está dentro da caixa de engrenagens principal que conecta as lâminas de rotor de giro lento da turbina eólica (rpm baixo, alto torque) ao gerador elétrico de giro muito mais rápido (alto torque de alto torque). Os estágios planetários são altamente eficientes para esse aumento substancial da velocidade e conversão de torque.
• Sistemas de pitch e guinada: As caixas de engrenagens planetárias menores também são usadas nos sistemas de afinação (controle do ângulo da lâmina) e dos sistemas de guinada (orientando a nacele para o vento) para fornecer os movimentos precisos e poderosos necessários para a captura e segurança de energia ideais.

7. Máquinas de embalagem

Conforme mencionado brevemente sob automação industrial, as máquinas de embalagem dependem muito da precisão e das altas taxas de ciclo habilitadas pelas caixas de câmbio planetárias.

• Máquinas de enchimento: Garanta uma distribuição precisa do volume.
• Máquinas de vedação: Forneça pressão e tempo consistentes para a vedação.
• Máquinas de rotulagem: Garanta a colocação precisa do rótulo em alta velocidade.
• Máquinas de cartonação e paletização: Entregue os movimentos controlados para formar pacotes de formação, preenchimento, vedação e empilhamento. A reação baixa e a natureza compacta das caixas de câmbio planetárias são essenciais para as operações sincronizadas e de alta velocidade, características das linhas de embalagem modernas.

8. Equipamento de impressão

A demanda por produção de alta qualidade, alta velocidade e consistente na indústria de impressão torna as caixas de câmbio planetárias uma escolha ideal.

• Imprensa offset: Usados ​​nos mecanismos de acionamento para cilindros de placa, cilindros de manta e cilindros de impressão, exigindo registro extremamente preciso e rotação suave para evitar impressão ou dess anel de fantasmas.
• Imprensa digital: Embora diferentes na tecnologia, elementos como mecanismos de alimentação em papel e sistemas específicos de posicionamento da cabeça de impressão podem se beneficiar da natureza compacta e precisa das caixas de câmbio planetárias.
• Imprensa flexográfica e de gravura: Semelhante ao deslocamento, essas prensas requerem controle preciso das velocidades de rolos e sistemas de tensionamento, onde as caixas de câmbio planetárias fornecem o torque e a precisão necessários.

As diversas aplicações destacam a adaptabilidade e o papel crítico das caixas de câmbio planetárias nos avanços industriais e tecnológicos modernos.

Comparações do tipo planetário da caixa de engrenagens

Aqui estão as tabelas resumindo as principais características de diferentes tipos de caixas de engrenagens planetárias:

Comparação de tipo de engrenagem planetária: em estágio único vs. multi-estágio

Comparação do tipo de engrenagem de engrenagem planetária: engrenagem de esporão vs. engrenagem helicoidal

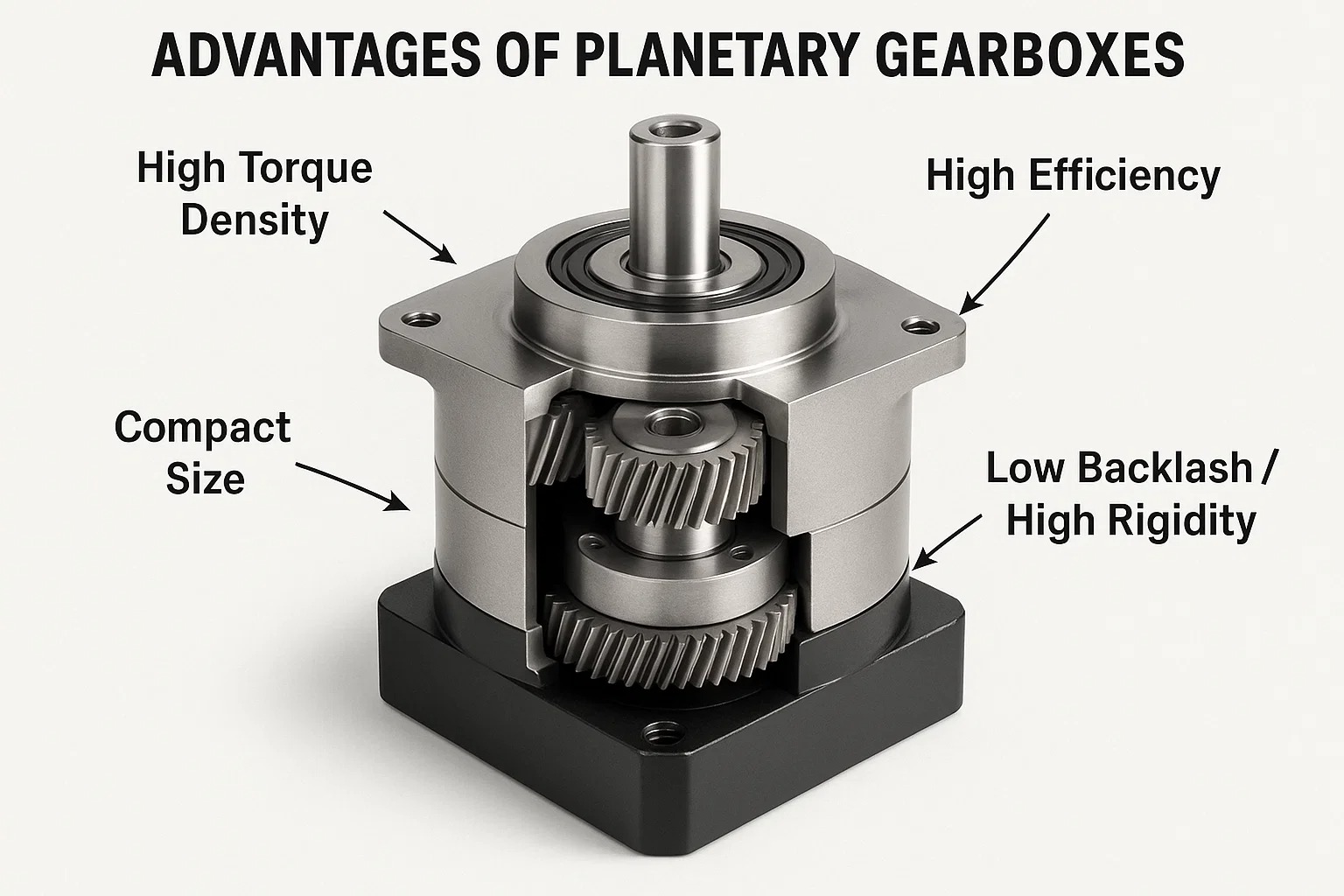

V. Vantagens

Os princípios exclusivos de design e operacional das caixas de câmbio planetárias concedem várias vantagens significativas sobre outras configurações de trem de equipamentos. Esses benefícios são precisamente o motivo pelo qual eles são a escolha preferida em uma vasta gama de aplicações exigentes, onde o desempenho, o espaço e a eficiência são fundamentais.

1 densidade de alta torque

Uma das vantagens mais atraentes das caixas de câmbio planetárias é excepcional densidade de torque . Isso se refere à sua capacidade de transmitir uma quantidade muito alta de torque em relação ao seu tamanho e peso físicos.

• Compartilhamento de carga: A principal razão para essa alta densidade de torque é a distribuição da carga entre várias engrenagens do planeta. Em uma caixa de engrenagens do eixo paralela convencional, toda a carga é normalmente transmitida através de um único ponto de malha entre um driver e uma engrenagem acionada. Por outro lado, em um sistema planetário, o torque é compartilhado entre todas as engrenagens do planeta (por exemplo, 3 ou 4 engrenagens do planeta), multiplicando efetivamente a área de contato transmitindo a energia.
• Distribuição de estresse: Esse compartilhamento de carga significa que cada dente de engrenagem individual experimenta menos estresse em comparação com um sistema de malha única que lida com o mesmo torque total. Isso permite que as engrenagens menores transmitam maior potência ou para maiores engrenagens transmitam uma potência significativamente maior sem aumentar suas dimensões físicas proporcionalmente.
• Poder compacto: Essa característica inerente ao design torna as caixas de câmbio planetárias ideais para aplicações onde o espaço é limitado, mas é necessária alta transmissão de energia, fornecendo mais energia em um envelope menor.

2. Tamanho compacto

O tamanho compacto das caixas de câmbio planetárias é uma conseqüência direta de seu design coaxial e concêntrico.

• Entrada/saída coaxial: Ao contrário das caixas de câmbio tradicionais, onde os eixos de entrada e saída geralmente são compensados, as caixas de câmbio planetárias normalmente têm seus eixos de entrada e saída alinhados no mesmo eixo. Esse arranjo coaxial simplifica o design e integração da máquina, eliminando a necessidade de alinhamentos complexos do eixo ou espaço adicional para engrenagens de deslocamento.
• Eficiência espacial: As engrenagens são organizadas concentricamente, com as engrenagens do planeta orbitando dentro A engrenagem do anel ao redor da engrenagem solar. Esse arranjo interno minimiza a pegada geral da caixa de engrenagens em comparação com conjuntos de engrenagens externos que requerem mais espaço para eixos paralelos e invólucros maiores para acomodar a extensão da engrenagem.
• Benefícios de integração: Essa pegada compacta é extremamente importante nas máquinas modernas, onde a miniaturização e o uso eficiente do espaço são os principais drivers de design. Permite funcionalidade mais complexa em produtos menores, reduz o tamanho e o peso da máquina e simplifica a instalação.

3. Alta eficiência

As caixas de câmbio planetárias são altamente consideradas por seus impressionantes Eficiência de transmissão de energia , muitas vezes atingindo até 97% ou mais por estágio.

• Contato rolante: A principal razão para essa alta eficiência é a predominância de contato com o rolamento entre os dentes da engrenagem. Ao contrário de outros tipos de engrenagens que envolvem um maior grau de atrito deslizante, o movimento das engrenagens do planeta em relação ao sol e às engrenagens do anel é em grande parte um movimento de rolamento. O atrito do rolamento é inerentemente menor que o atrito deslizante, o que minimiza as perdas de energia devido como calor.
• Forças equilibradas: A distribuição simétrica das engrenagens do planeta ao redor da engrenagem solar ajuda a equilibrar forças radiais dentro da caixa de engrenagens. Isso reduz momentos de flexão sobre eixos e rolamentos, levando a menos atrito e desgaste e contribuindo ainda mais para maior eficiência e vida útil prolongada.
• Consumo de energia reduzido: A maior eficiência se traduz diretamente em menos resíduos de energia, temperaturas operacionais mais baixas e, finalmente, custos de funcionamento mais baixos para o equipamento. Esse é um fator significativo nas indústrias intensivas em energia e nas aplicações movidas a bateria.

Além dessas vantagens principais, o design exclusivo de caixas de câmbio planetário contribui inerentemente para várias outras características benéficas:

• Linha baixa e alta rigidez: O design rígido e de compartilhamento de carga, com vários pontos de malha inerentemente, fornece uma reação muito baixa e alta rigidez de torção. Isso é crucial para aplicações que requerem alta precisão e movimento repetível, como robótica e máquinas CNC.
• Operação tranquila: O compartilhamento de carga entre várias engrenagens e o equilíbrio inerente aos componentes rotativos levam a uma transmissão de energia mais suave e ruído e vibração reduzidos em comparação com outros tipos de engrenagens, especialmente em velocidades mais altas.
• Durabilidade e vida útil longa: A construção robusta e a distribuição de carga equilibrada minimizam o desgaste em dentes e rolamentos individuais, levando a uma vida útil mais longa e reduziu os requisitos de manutenção, mesmo sob cargas pesadas.

Resumo das vantagens da caixa de engrenagens planetárias

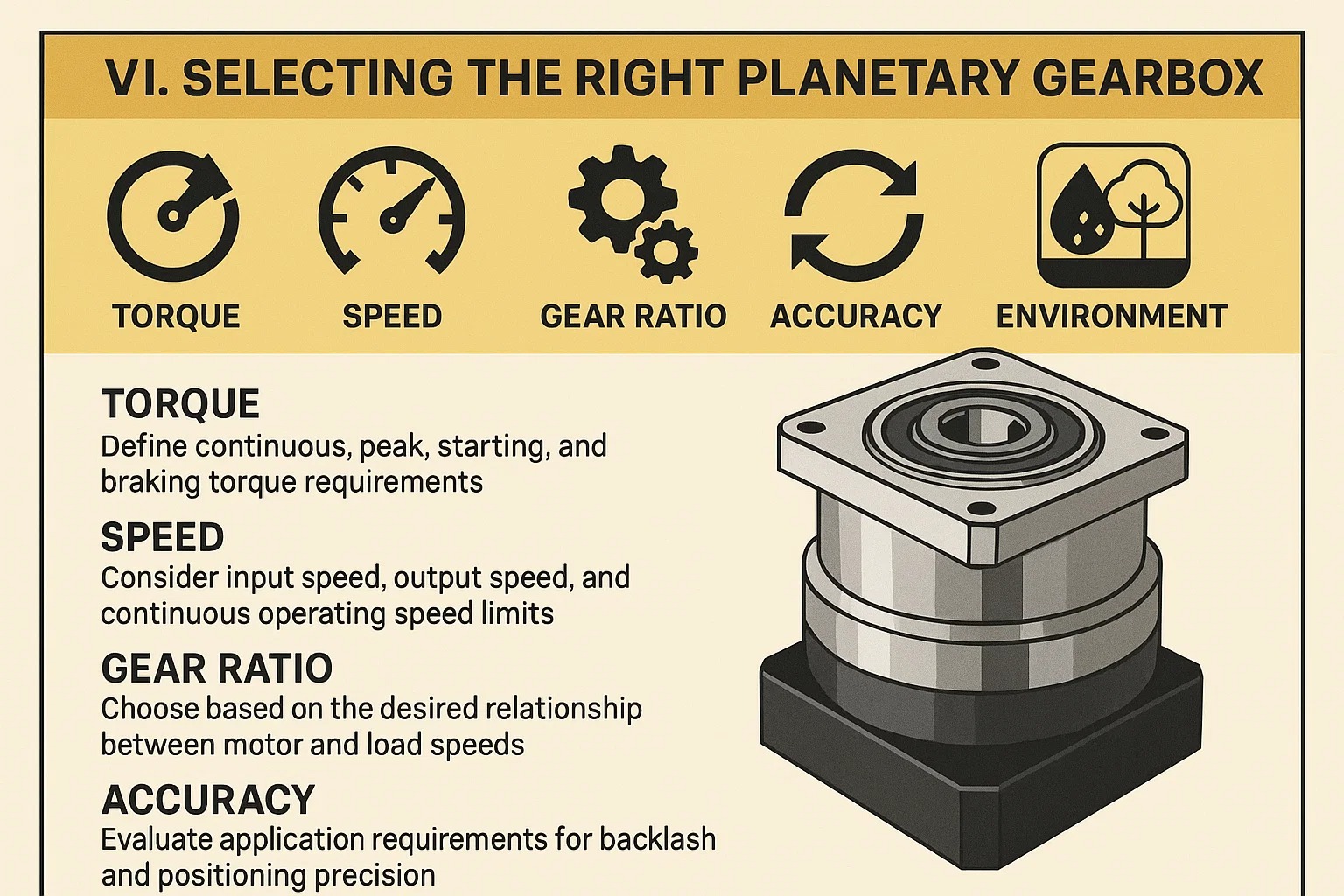

Vi. Selecionando a caixa de engrenagens planetária certa

Escolher a caixa de câmbio planetária certa é uma etapa crítica para garantir o desempenho, a confiabilidade e a relação custo-benefício do sistema. A seleção incorreta pode levar à falha do equipamento, ineficiência ou despesa desnecessária. Esse processo requer uma compreensão abrangente das demandas do aplicativo e da correspondência cuidadosa dos vários parâmetros da caixa de câmbio.

1. Fatores a serem considerados: torque, velocidade, relação de transmissão, precisão, ambiente

Ao selecionar uma caixa de câmbio planetária, os seguintes fatores centrais devem ser avaliados de forma abrangente:

• Torque:
  • Torque de saída: Este é um dos parâmetros mais cruciais. Você precisa definir claramente o torque de operação contínua e qualquer potencial Torque de pico or Torque de aceleração o aplicativo requer. O torque de saída nominal da caixa de engrenagens deve ser maior que o torque de operação contínuo do aplicativo, e sua capacidade máxima de torque momentânea deve ser capaz de suportar o pico ou os torques de partida do aplicativo.
  • Torque de partida e torque de frenagem: Esses torques transitórios geralmente são mais altos que os torques contínuos, e a caixa de engrenagens precisa de capacidade de reserva suficiente para lidar com eles.
  • Torque nominal vs. torque máximo: A maioria dos fabricantes fornece um torque de saída nominal (normalmente o torque máximo que pode ser transmitido continuamente a uma velocidade e vida específicas) e um torque momentâneo máximo (o limite absoluto que a caixa de engrenagens pode suportar por uma curta duração antes dos danos potenciais). Sempre selecione com base nas necessidades reais do seu aplicativo.
• Velocidade:
  • Velocidade de entrada: Isso geralmente se refere à velocidade de saída do motor na caixa de engrenagens. Cada caixa de engrenagens planetária tem um permitido Velocidade máxima de entrada , excedendo o que pode levar ao superaquecimento, aumento do ruído ou vida útil reduzida.
  • Velocidade de saída: Esta é a velocidade de operação final exigida pelo aplicativo. É derivado dividindo a velocidade de entrada pela relação de transmissão.
  • Velocidade de operação contínua: A velocidade na qual a caixa de câmbio pode ser executada por períodos prolongados. A operação em alta velocidade aumenta a geração de calor.
• Razão de transmissão:
  • O Razão da transmissão Atua como uma ponte entre a velocidade do motor e a velocidade de carga desejada. É determinado dividindo a velocidade de entrada pela velocidade de saída.
  • Ao selecionar uma proporção, considere a faixa de velocidade de operação eficiente do motor e a velocidade final exigida pela carga.
  • Se for necessária uma taxa de redução muito alta Caixa de câmbio planetária de vários estágios pode ser necessário. Diferentes índices influenciarão o tamanho, eficiência e custo da caixa de engrenagens.
• Precisão (reação):
  • Retaliação: Refere -se ao jogo angular ou "inclinação" no trem de equipamentos. É medido como a quantidade de rotação no eixo de saída quando o eixo de entrada é mantido fixo e arrasado para frente e para trás, normalmente expresso em ARC-MINUTOS . Quanto menor a reação, maior a precisão da transmissão da caixa de engrenagens.
  • Requisitos de aplicação:
    • Aplicações de alta precisão (por exemplo, robótica, máquinas CNC, corte a laser): Requer caixas de engrenagens de reação ultra-baixa (por exemplo, <3 arc-min) para garantir o posicionamento preciso e o rastreamento do caminho.
    • Aplicações industriais gerais (por exemplo, transportadores, máquinas de embalagem): Pode ter requisitos de reação mais relaxados (por exemplo, 5-15 ARC-min).
  • A reação mais baixa normalmente implica fabricação mais precisa e maior custo para a caixa de engrenagens.
• Ambiente:
  • Temperatura operacional: As caixas de câmbio são projetadas para faixas de temperatura operacional específicas. Exceder esses limites pode afetar o desempenho do lubrificante, a vida útil do selo e a confiabilidade geral da caixa de engrenagens. Ambientes quentes ou frios extremos requerem projetos ou lubrificantes especiais.
  • Classe de proteção (classificação IP): Com base na presença de pó, umidade ou agentes corrosivos no ambiente de trabalho, selecione uma caixa de câmbio com uma classificação IP apropriada (por exemplo, IP65, IP67) para proteger componentes internos.
  • Cargas de vibração e choque: Se a aplicação envolver altos níveis de vibração ou cargas de choque periódicas, poderá ser necessária uma caixa de engrenagens mais robusta com rolamentos mais duráveis.
  • Espaço de montagem: Embora as caixas de câmbio planetárias sejam compactas, verifique se há espaço suficiente para montagem e dissipação de calor adequada.

2. Fator de serviço

O Fator de serviço ( f s ​ ) é um multiplicador de design crucial usado para ajustar a classificação de torque nominal da caixa de engrenagens para explicar várias incertezas e condições exigentes presentes na aplicação real. Ele garante que a caixa de engrenagens selecionada tenha margem de capacidade de carga suficiente para a vida e a confiabilidade operacionais pretendidas.

• Definição: O fator de serviço é um coeficiente corretivo com base em fatores como tipo de carga, nível de choque, horas de operação diária, frequência de partida e condições ambientais.
• Cálculo: O Torque nominal da caixa de engrenagem selecionada deve ser maior ou igual ao Torque de aplicação necessário × Fator de serviço ( f s ​ ) .
• Intervalo de fatores de serviço típico: Geralmente entre 1,0 e 2,0, ou até mais alto.
  • 1.0 - 1.2: Carga uniforme, operação diária curta, sem choques.
  • 1.2 - 1.5: Cargas de choque moderadas, operação diária normal.
  • 1.5 - 2.0: Cargas de choque pesado, operação contínua de serviço pesado, partidas/paradas frequentes.
• Importância: Os fabricantes geralmente fornecem diretrizes detalhadas de seleção de fatores de serviço em seus catálogos de produtos. Negligenciar o fator de serviço pode levar à sobrecarga da caixa de câmbio, desgaste prematuro e falha.

3. Inércia

Inércia (momento de inércia, J ) refere -se à resistência de um objeto a mudanças em seu movimento de rotação. Ao selecionar caixas de câmbio planetárias para aplicativos servo, a correspondência de inércia é uma consideração crítica.

• Inércia de carga: A inércia das peças mecânicas acionadas pela caixa de engrenagens.
• Inércia motora: A inércia do rotor do motor.
• Inércia da caixa de engrenagens: A inércia dos componentes rotativos internos da caixa de engrenagens (engrenagens do planeta, engrenagem solar etc.), geralmente expressas como inércia refletida no eixo de entrada.
• Taxa de correspondência de inércia: Geralmente é recomendável manter a proporção entre a inércia de carga (refletida no eixo do motor) e a inércia do rotor do motor dentro de uma certa faixa, tipicamente 1: 1 a 10: 1 (inércia de carga / inércia do motor). A correspondência ideal é frequentemente entre 3: 1 e 5: 1.
  • Uma proporção muito alta: Pode levar à instabilidade do controle do motor, resposta lenta, superaquecimento ou vibração.
  • Uma proporção muito baixa: Pode resultar em operação ineficiente, pois o motor não está utilizando totalmente seus recursos.
• Cálculo: A inércia de carga é refletida no eixo do motor dividindo -o pelo quadrado da relação de transmissão. Por exemplo, se a relação de transmissão for i e a inércia de carga é J L ​ , a inércia de carga refletida no eixo do motor é J L ​ / i 2 .

4. Capacidade térmica

Capacidade térmica Refere -se à quantidade máxima de calor que uma caixa de engrenagens pode se dissipar continuamente sem sua temperatura interna excedendo os limites permitidos, dadas as condições ambientais específicas.

• Fontes de calor: Durante a operação, as caixas de câmbio planetárias geram calor devido a atrito da malha de engrenagem, atrito do rolamento e perdas de agitação de lubrificantes. Se esse calor não for dissipado de maneira eficaz, as temperaturas internas aumentarão.
• Impacto de temperatura: Temperaturas internas excessivamente altas aceleram a degradação do lubrificante, reduzem a vida útil do selo e podem levar a desgaste prematuro ou dano de engrenagens e rolamentos.
• Importância:
  • For Operações contínuas de serviço pesado, de alta velocidade ou de longa duração A capacidade térmica é um parâmetro de seleção crucial.
  • Mesmo que uma caixa de engrenagens atenda à capacidade de torque e aos requisitos de correspondência de inércia, ela ainda pode superaquecer durante a operação contínua se sua capacidade térmica for insuficiente.
• Dissipação de calor: O calor é tipicamente dissipado através da área de superfície da caixa de câmbio por convecção natural, ou às vezes através de sistemas de refrigeração forçados como ventiladores. Os fabricantes fornecem gráficos de capacidade térmica ou dados para ajudar os usuários a avaliar isso.

5. Comparar a caixa de engrenagens ao aplicativo

A seleção de uma caixa de câmbio planetária é um processo iterativo que envolve trade-offs e otimização de todos os fatores mencionados acima.

1. Definir requisitos de aplicativo: Especifique claramente o torque de saída necessário, velocidade, precisão, ciclo de trabalho e condições ambientais.
2. Cálculos preliminares: Com base nas necessidades de torque e velocidade, determine inicialmente a relação de transmissão necessária.
3. Aplicar fator de serviço: Ajuste o requisito de torque aplicando o fator de serviço apropriado com base no tipo de carga e nas condições operacionais.
4. Combinação de inércia: Avalie a inércia de carga e reflita -a no eixo do motor através da relação de transmissão para garantir uma boa correspondência com a inércia do motor.
5. Verifique a capacidade térmica: Especialmente para operação contínua, verifique se a capacidade térmica da caixa de câmbio selecionada é suficiente para dissipar o calor gerado.
6. Requisitos de precisão: Com base na demanda do aplicativo de posicionar precisão, escolha uma caixa de câmbio com uma classe de reação apropriada.
7. Adequação ambiental: Verifique a classificação de proteção IP, a faixa de temperatura operacional e outras especificações ambientais.
8. Tamanho e montagem: Confirme as dimensões físicas da caixa de engrenagens ajustadas no espaço disponível e que o estilo de montagem atende aos requisitos de design.
9. Consulte o fabricante: A seleção final deve integrar especificações técnicas detalhadas, curvas de desempenho e guias de seleção fornecidos pelo fabricante. Muitas vezes, os engenheiros do fabricante podem oferecer conselhos especializados adaptados à sua aplicação específica.

Fatores -chave para a visão geral da seleção de caixa de engrenagens planetárias

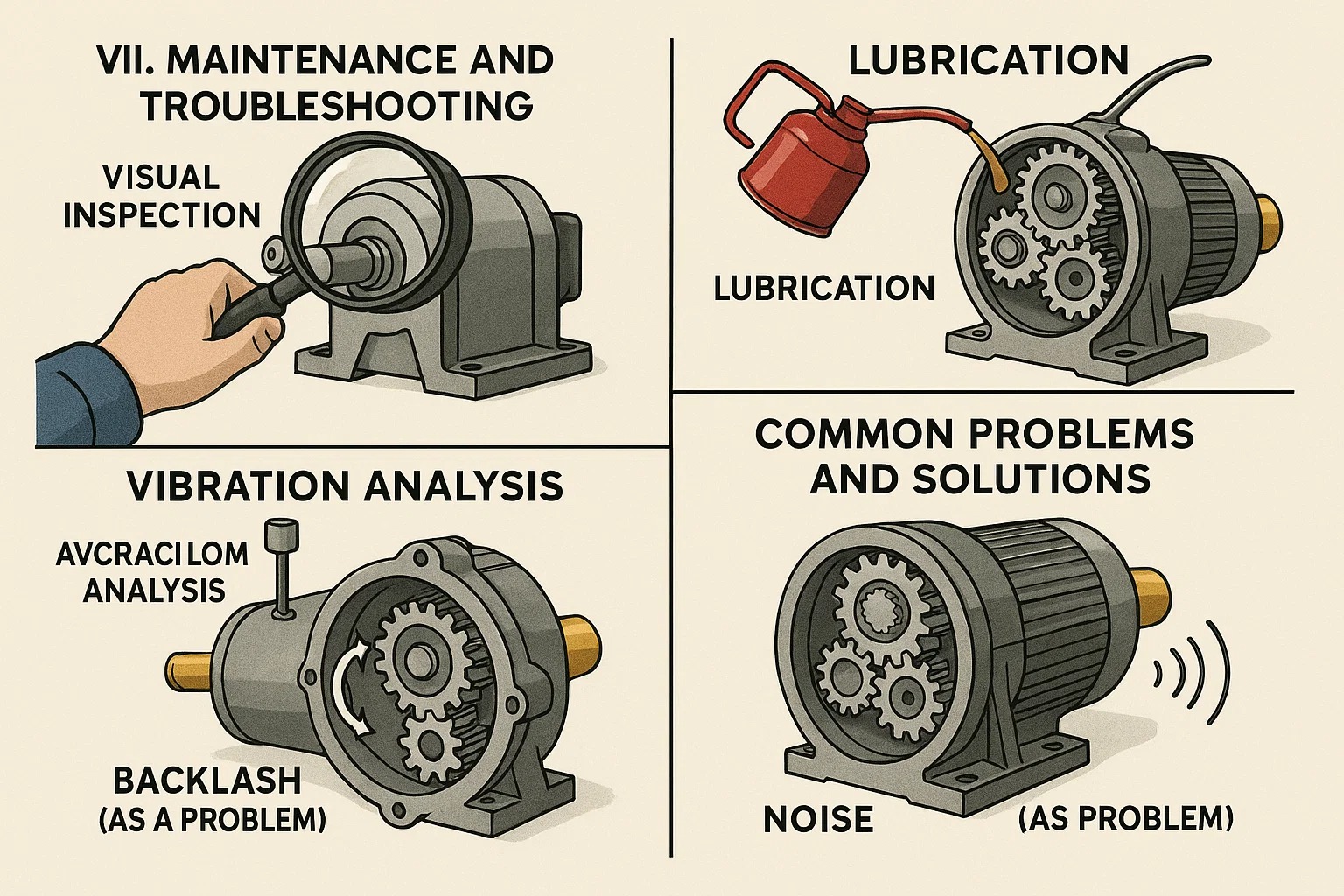

Vii. Manutenção e solução de problemas

1. Tarefas de manutenção regulares

A manutenção proativa e programada é muito mais econômica do que os reparos reativos. Um regime de manutenção típico para caixas de câmbio planetário deve incluir:

• Inspeções visuais: Verifique regularmente a caixa de engrenagens quanto a sinais de danos externos, prendedores soltos, vibrações incomuns ou vazamentos de óleo em torno de vedações e juntas. Um exterior da caixa de câmbio limpo também ajuda na dissipação de calor eficiente.
• Verificação de nível de lubrificante: Inspecione periodicamente o nível do lubrificante. Para unidades lubrificadas a petróleo, isso pode envolver uma vareta ou vidro de mira. Para unidades lubrificadas por graxa, verifique se o ajuste de graxa é acessível e claro.
• Avaliação da condição de lubrificante: Verifique a cor, a clareza e a consistência do lubrificante. Quaisquer sinais de descoloração (escurecimento), nebulosidade (contaminação da água) ou partículas metálicas indicam a necessidade de alterações de lubrificante imediato e investigação mais aprofundada.
• Verificação de aperto de fixador: Com o tempo, as vibrações podem causar parafusos de montagem e fixadores de acoplamento se soltarem. Verifique e verifique regularmente todos os parafusos críticos de acordo com as especificações do fabricante. As conexões soltas podem levar ao desalinhamento, aumento do desgaste e ruído.
• Limpeza: Mantenha o exterior da caixa de câmbio livre de poeira, sujeira e detritos. Um acúmulo pode atuar como uma camada isolante, dificultando a dissipação de calor e potencialmente levando ao superaquecimento.

2. Lubrificação

A lubrificação é sem dúvida o fator mais crítico na longevidade e desempenho de uma caixa de câmbio planetários. Serve várias funções vitais:

• Reduz o atrito e o desgaste: Cria um filme de proteção entre partes móveis (engrenagens, rolamentos), impedindo o contato metal-metal.

• Dissipa o calor: Aceita o calor gerado pelo atrito, ajudando a manter as temperaturas operacionais ideais.

• Protege contra a corrosão: Forma uma barreira contra agentes de umidade e corrosivo, impedindo a ferrugem e a degradação dos componentes internos.

• Limpa: Ajuda a carregar partículas de desgaste, mantendo as superfícies internas limpas.

• Tipos de lubrificantes:

  • Graxa: Normalmente usado para caixas de câmbio menores, seladas ou de baixa velocidade. Ele fornece boas propriedades de vedação e pode operar em várias orientações. No entanto, oferece menos capacidade de resfriamento que o petróleo.
  • Óleo: Preferido para aplicações de maior velocidade ou maior potência devido aos seus recursos superiores de resfriamento e limpeza. Viscosidades diferentes estão disponíveis com base na velocidade, temperatura e carga.

• Métodos de lubrificação:

  • Lubrificação de graxa: Aplicado via acessórios de graxa em intervalos especificados.
  • Lubrificação do banho de óleo: Engrenagens parcialmente submersas em um reservatório de petróleo, espirrando óleo em componentes.
  • Lubrificação por respingos: Semelhante ao banho de óleo, mas depende mais do movimento das engrenagens para salpicar óleo.
  • Lubrificação forçada (circulação de óleo): Usado para caixas de engrenagens grandes e de alta potência, onde o óleo é bombeado pelo sistema, filtrado e resfriado.

• Cronograma de lubrificação: Sempre aderir estritamente ao Recomendações do fabricante . Isso inclui:

  • Preenchimento/alteração inicial: Geralmente exigido após um período inicial de invasão.
  • Intervalos de mudança regulares: Com base no horário de funcionamento, temperatura, carga e tipo de lubrificante.
  • Recargas: Para sistemas que permitem isso, é essencial manter o nível de lubrificante correto.

3. Análise de vibração

Análise de vibração é uma poderosa técnica de manutenção preditiva usada para detectar sinais precoces de desgaste, danos ou desalinhamento dentro da caixa de engrenagens, geralmente muito antes de ocorrer ruído audível ou falha significativa.

• Propósito: Monitorar a "saúde" da caixa de câmbio analisando sua assinatura de vibração exclusiva. Alterações nessa assinatura indicam um problema em desenvolvimento.
• Como funciona: Os sensores (acelerômetros) estão conectados ao alojamento da caixa de engrenagens para medir as vibrações. Essas medições são então analisadas para frequências e amplitudes específicas que correspondem a vários componentes internos (por exemplo, dentes de engrenagem específicos, rolamentos, eixos).
• O que detecta:
  • Desgaste do rolamento: Aumento da vibração em frequências específicas relacionadas a elementos de rolamento (bolas/rolos, corrida interna, raça externa, gaiola).
  • Defeitos de dentes de engrenagem: Lascar, picar ou desgastar nos dentes de engrenagem criam padrões de vibração exclusivos.
  • Desalinhamento: O desalinhamento do eixo ou os problemas de montagem podem causar vibrações características.
  • Desequilíbrio: Os componentes rotativos desequilibrados podem levar ao aumento da vibração.
  • Frouxidão: Componentes soltos podem causar vibrações semelhantes a impactos.
• Benefícios:
  • Tempo de inatividade não planejado reduzido: Permite reparos programados durante janelas de manutenção planejadas, impedindo falhas catastróficas.
  • Cronogramas de manutenção otimizados: Mudança da manutenção baseada no tempo para a condição, reduzindo intervenções desnecessárias.
  • Vida de componente estendido: Abordar questões menores cedo os impede de se transformar em grandes problemas.

4. Problemaas e soluções comuns

A solução de problemas de uma caixa de câmbio planetária geralmente começa com uma observação cuidadosa dos sintomas (ruído, calor, vazamentos, desempenho reduzido) e depois restringindo sistematicamente as causas potenciais. Sempre consulte o manual técnico da caixa de câmbio primeiro.

5. reação (como um problema)

Enquanto alguma reação é normal para qualquer trem de engrenagem, um aumento da reação geralmente indica desgaste ou dano.

• Causas:
  • Desgaste normal: Nos períodos de operação prolongados, as superfícies dentárias e as folgas do rolamento podem aumentar gradualmente.
  • Desgaste do rolamento: Os rolamentos desgastados permitem que os eixos se movam radialmente, aumentando a folga efetiva entre os dentes da engrenagem.
  • Desgaste/dano de dente de engrenagem: O desgaste, espalhamento ou desgaste excessivo dos dentes de engrenagem aumenta diretamente o jogo.
  • Montagem inadequada: Parafusos incorretamente torqueados ou ajuste inadequado durante a montagem ou reparo inicial.
  • Cargas de sobrecarga/choque: Cargas repentinas e excessivas podem deformar ou danificar os dentes e rolamentos da engrenagem.
• Sintomas: Movimento espasmódico ou impreciso durante as mudanças de direção, precisão reduzida de posicionamento em aplicações de precisão, aumento do ruído (agrupando ou batendo durante as reversões).
• Soluções:
  • Para a maioria das caixas de câmbio planetárias seladas e de alta precisão, um aumento na reação geralmente significa Substituição da caixa de engrenagens Como os componentes internos não são projetados para ajuste ou reparo de campo.
  • Em algumas caixas de engrenagens industriais maiores e úteis, componentes gastos (engrenagens, rolamentos) podem ser substituíveis por um técnico qualificado.
  • Garanta o alinhamento adequado de montagem e acoplamento para descartar as causas externas.

6. Ruído (como um problema)

O ruído incomum de uma caixa de câmbio planetário é um forte indicador de uma questão subjacente. O tipo de ruído geralmente pode sugerir o problema.

• Causas:
  • Lubrificante insuficiente ou contaminado: A falta de filme de lubrificante ou partículas abrasivas em óleo/graxa leva ao aumento dos sons de atrito e moagem.
  • Rolamentos desgastados ou danificados: Produza ruídos choramos, zumbidos ou moendo, dependendo do tipo e extensão do desgaste.
  • Dentes de engrenagem danificados: Lascar, picar ou dentes quebrados podem causar sons de bateria, bloqueio, bloqueio ou trituração irregular.
  • Desalinhamento: Entre o motor e a caixa de engrenagens, ou caixa de engrenagens e carga acionada, pode causar vibração e ruído excessivos.
  • Sobrecarga: Operar além da capacidade nominal leva ao aumento do estresse, calor e ruído.
  • Ressonância: Se a frequência operacional corresponder a uma frequência natural da máquina, ela poderá amplificar vibrações e ruído.
• Sintomas: Chorando, cantarolando, moendo, agitando, batendo, chocando.
• Soluções:
  • Verifique/substitua o lubrificante: Garanta o tipo, o nível e a limpeza corretos.
  • Inspecione o desgaste: Ouça áreas diferentes, considere a análise de vibração para identificar a fonte (rolamentos, engrenagens).
  • Realinhar: Verifique e corrija qualquer desalinhamento no trem de acionamento.
  • Reduza a carga: Verifique se a caixa de engrenagens não está operando além de suas classificações de torque contínuas ou intermitentes.
  • Isolamento: Use suportes de amortecimento de vibração se o ruído for devido a ressonância ou vibrações transmitidas.

Problemas comuns da caixa de engrenagens planetários, causas e soluções

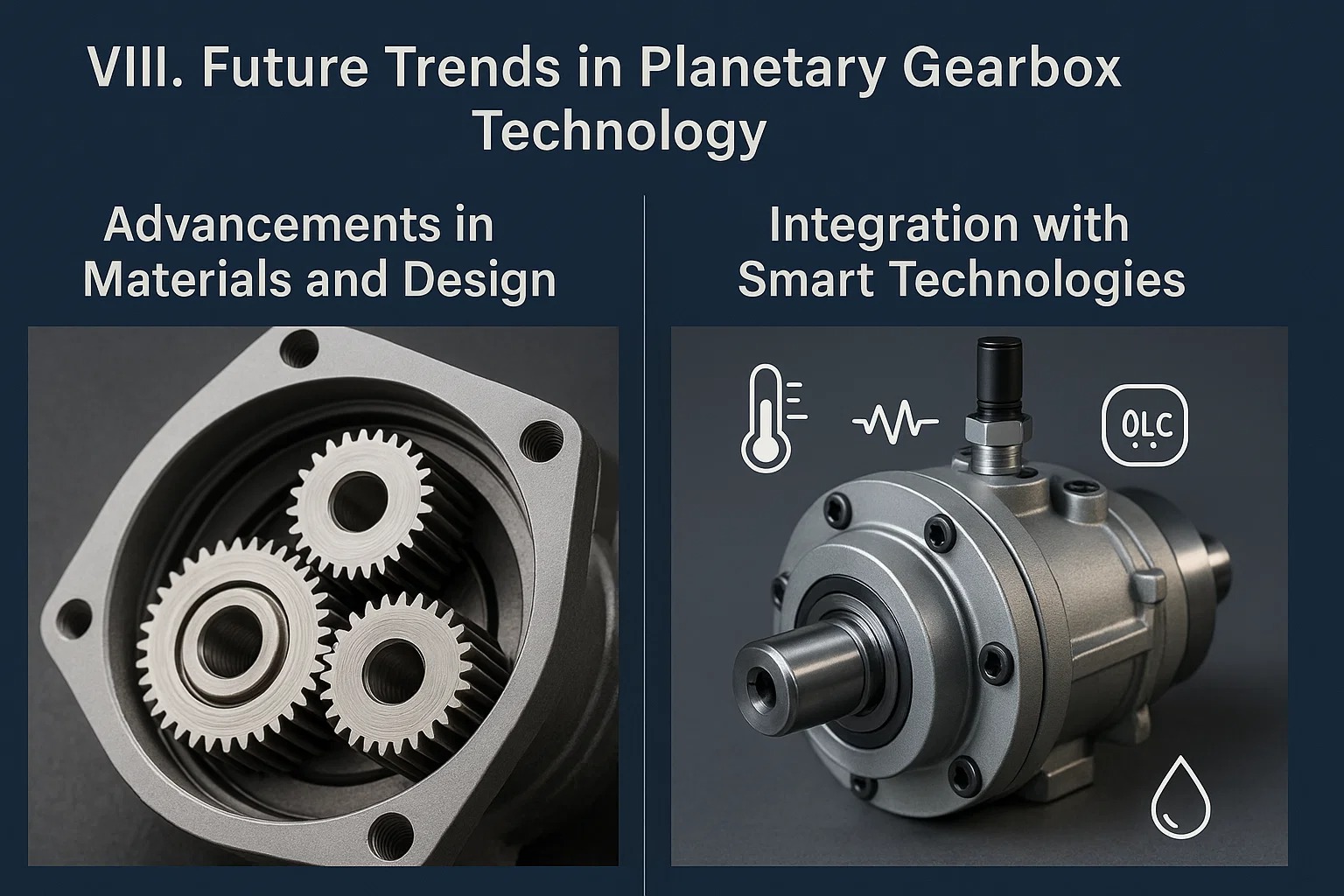

Viii. Tendências futuras na tecnologia de caixa de engrenagens planetárias

O campo de transmissão de energia está em constante evolução, impulsionado pelo aumento das demandas por maior desempenho, maior eficiência, inteligência aprimorada e sustentabilidade melhorada entre as indústrias. A tecnologia planetária da caixa de engrenagens está na vanguarda desta evolução, com várias tendências importantes moldando seu futuro.

1. Avanços em materiais e design

A inovação em Materiais Science and Design Metodologies está ultrapassando os limites do que as caixas de câmbio planetárias podem alcançar:

• Materiais avançados:
  • MATERIAIS DE RELACIONAL DE INTELIDADE-PENTE mais alta: A pesquisa sobre novas ligas de aço, cerâmica e materiais compostos visa produzir engrenagens e caixas mais leves, porém mais fortes. Isso é particularmente crucial para a aeroespacial, automotiva (especialmente VEs) e robótica, onde a redução de peso afeta diretamente o desempenho e a eficiência energética.
  • Tratamentos e revestimentos de superfície aprimorados: Novas técnicas de endurecimento da superfície (por exemplo, nitragem avançada, carburismo) e revestimentos com baixo atrito e resistência ao desgaste (por exemplo, DLC-carbono do tipo diamante) estão sendo desenvolvidos. Eles aumentam a durabilidade dos dentes da engrenagem, reduzem as perdas de atrito e prolongam a vida operacional dos componentes, mesmo sob cargas extremas ou em ambientes desafiadores.
  • Materiais inteligentes: Embora ainda seja em grande parte na pesquisa, a integração potencial de materiais inteligentes que pode se adaptar às condições de mudança (por exemplo, propriedades auto-lubrificantes e autocorrefas) pode revolucionar a manutenção e a longevidade da caixa de engrenagens.
• Geometria de engrenagem otimizada e design de dentes:
  • Simulação e análise avançadas: Ferramentas computacionais modernas, como análise de elementos finitos (FEA) e dinâmica computacional de fluidos (CFD), permitem que os engenheiros modelem e simulem com precisão a malha de engrenagem, a distribuição de tensão e o fluxo de lubrificação. Isso leva a perfis e geometrias de dentes de engrenagem otimizados que minimizam as concentrações de tensão, melhoram o compartilhamento de carga, reduzem o ruído e maximizam a eficiência.
  • Modificação da topografia: Projetar micro-topografias específicas em superfícies dentárias pode melhorar a formação de filmes de lubrificante, reduzir o atrito e aumentar a resistência ao desgaste.
• Fabricação aditiva (impressão 3D):
  • Geometrias complexas: A impressão 3D permite a criação de estruturas internas altamente complexas nas caixas de engrenagens, como canais de refrigeração integrados, projetos leves otimizados ou até novas geometrias de engrenagem que são impossíveis de produzir com métodos tradicionais de usinagem.
  • Prototipagem rápida e personalização: Essa tecnologia facilita a prototipagem rápida de novos designs e permite a produção econômica de caixas planetárias altamente personalizadas para aplicações de nicho sem custos extensos de ferramentas.

2. Integração com tecnologias inteligentes

A convergência de engenharia mecânica com tecnologias digitais está transformando caixas de câmbio planetárias em componentes "inteligentes", capazes de auto-monitoramento e operação inteligente.

• Sensores integrados: Futuras caixas de câmbio apresentarão cada vez mais sensores incorporados para o monitoramento em tempo real de parâmetros críticos, como:
  • Temperatura: Em vários pontos internos para detectar superaquecimento.
  • Vibração: Para identificar sinais precoces de desgaste do rolamento ou dano da engrenagem.
  • Velocidade e torque: Para rastreamento de desempenho e detecção de sobrecarga.
  • Qualidade do lubrificante: Sensores que podem detectar contaminação ou degradação do lubrificante.
• Inteligência Artificial (AI) e aprendizado de máquina (ML):
  • Manutenção preditiva: Os algoritmos de IA analisam dados de sensores integrados para prever falhas em potencial antes que ocorram, permitindo manutenção proativa e minimizando o tempo de inatividade não planejado. Os modelos de aprendizado de máquina podem identificar anomalias sutis nos padrões operacionais que a análise humana pode perder.
  • Otimização de desempenho: A IA pode analisar as condições operacionais e ajustar os parâmetros (se o sistema permitir) otimizar a eficiência ou prolongar a vida útil do componente.
  • Detecção de anomalia: Sinalizando rapidamente condições operacionais incomuns que se desviam do comportamento normal.
• Tecnologia Twin Digital:
  • Replicas virtuais: Criar uma "gêmea digital" virtual de uma caixa de engrenagens físicas permite simulação em tempo real, previsão de desempenho e teste virtual de diferentes cenários sem afetar a unidade física real.
  • Diagnóstico aprimorado: O gêmeo digital pode processar dados em tempo real da caixa de câmbio físico para fornecer diagnósticos e prognósticos altamente precisos.

3. Monitoramento da condição

Monitoramento de Condições (CM) é uma pedra angular da tecnologia de caixas de câmbio inteligente, mudando estratégias de manutenção de reativas ou baseadas no tempo para preditiva e baseada em condições.

• Definição: O monitoramento de condições envolve observação contínua ou periodicamente o estado de uma caixa de câmbio planetária e seus componentes para identificar alterações que podem indicar uma falha ou deterioração em desenvolvimento no desempenho.
• Métodos:
  • Análise de vibração: (Conforme detalhado na seção VII) continua sendo uma ferramenta primária, detectando problemas como desgaste do rolamento, defeitos dos dentes de engrenagem e desequilíbrio.
  • Monitoramento de temperatura: Rastreando temperaturas internas e externas para identificar o calor induzido por atrito, indicando possíveis problemas de lubrificação ou sobrecarga.
  • Análise de petróleo: Análise laboratorial de amostras de lubrificante para detectar partículas de desgaste, contaminação (por exemplo, água, combustível) e degradação do lubrificante, fornecendo informações sobre a saúde dos componentes internos.
  • Emissão acústica (AE): Ouvindo sons de alta frequência gerados por falhas incipientes, como propagação de trincas ou danos na superfície.
• Benefícios: Manutenção proativa, tempo de inatividade não programado reduzido, aumento da utilização de ativos, cronogramas de reparo otimizados, vida útil estendida e segurança operacional aprimorada.

4. Integração da IoT

O Internet das Coisas (IoT) Conecta caixas de câmbio planetárias a ecossistemas digitais mais amplos, permitindo monitoramento remoto, tomada de decisão orientada a dados e integração perfeita em fábricas inteligentes (Indústria 4.0).

• Conectividade: As caixas de câmbio serão cada vez mais equipadas com módulos de comunicação (por exemplo, Wi-Fi, Celular, Ethernet) para transmitir dados do sensor a gateways locais ou plataformas baseadas em nuvem.
• Monitoramento e controle remotos: Operadores e equipes de manutenção podem monitorar a saúde da caixa de câmbio, métricas de desempenho e receber alertas de qualquer lugar, facilitar o diagnóstico remoto e potencialmente até ajustes remotos.
• Insights orientados a dados: As vastas quantidades de dados coletados permitem análises sofisticadas, fornecendo informações mais profundas sobre o desempenho da caixa de engrenagens, identificando tendências, otimizando parâmetros operacionais e apoiando iniciativas de melhoria contínua.
• Integração com sistemas corporativos: As caixas de câmbio habilitadas para IoT podem se integrar perfeitamente aos sistemas de planejamento de recursos corporativos (ERP), sistemas de execução de fabricação (MES) e sistemas de gerenciamento de manutenção auxiliados por computador (CMMS), criando uma visão holística das operações e necessidades de manutenção da fábrica.

Essas tendências apontam coletivamente para um futuro em que as caixas de câmbio planetárias não são apenas componentes mecânicos, mas sistemas inteligentes, conectados e autoconscientes que contribuem significativamente para a eficiência, confiabilidade e automação de processos industriais.

Conclusão: recapitular dos benefícios e usos de caixas de câmbio planetárias

Este guia detalhado atravessou o intrincado mundo das caixas de câmbio planetário, desde seus princípios fundamentais de trabalho até suas diversas aplicações e profundas vantagens. Exploramos como esses sistemas mecânicos engenhosos, caracterizados por sua engrenagem solar central, orbitando engrenagens do planeta e engrenagem externa do anel, transformam a energia de rotação para atender aos requisitos exigentes da indústria moderna.

Vimos que a força do núcleo das caixas de câmbio planetária está em sua capacidade de entregar densidade de torque excepcionalmente alta dentro de um Pegada notavelmente compacta . Este design exclusivo permite a distribuição eficiente de carga em várias malhas de engrenagem, resultando em Eficiência superior de transmissão de energia and reação mínima , que é crítico para o controle de precisão. Esses benefícios inerentes os distinguem das soluções convencionais de engrenagens, tornando-as uma pedra angular de máquinas de alto desempenho.

A versatilidade das caixas de câmbio planetária é evidente em sua adoção generalizada em vários setores. Dos movimentos precisos de Automação industrial e as articulações articuladas de Robótica para as demandas robustas de Aeroespacial and Transmissões automotivas , eles são indispensáveis. Seu papel se estende ao setor de energia, ligando Turbinas eólicas e garantir o posicionamento preciso de Sistemas de rastreamento solar e otimizando o desempenho em máquinas de embalagem e impressão . Independentemente da aplicação, as caixas de câmbio planetárias fornecem consistentemente a força necessária, a redução de velocidade e a precisão para impulsionar o progresso.

Além disso, abordamos a evolução contínua dessa tecnologia, impulsionada por avanços em materiais, técnicas de fabricação e a integração de tecnologias inteligentes. O futuro promete as caixas planetárias ainda mais inteligentes, conectadas e eficientes, equipadas com sofisticadas Monitoramento da condição and Recursos de IoT , empurrando os limites da manutenção preditiva e otimização operacional.

Em essência, as caixas de câmbio planetárias são muito mais do que apenas componentes para redução de velocidade ou multiplicação de torque; São facilitadores vitais de precisão, poder e eficiência em um mundo cada vez mais dependente de máquinas avançadas. À medida que as indústrias continuam a exigir um desempenho mais alto em pacotes menores e mais confiáveis, a engenhosidade e os benefícios das caixas de câmbio planetárias garantirão seu papel indispensável nas próximas décadas. Nosso compromisso como fabricante líder é continuar inovando, fornecendo soluções de caixa de engrenagens planetárias de ponta que atendem às necessidades em evolução de nossos clientes e direcionam o futuro da transmissão mecânica de energia.
